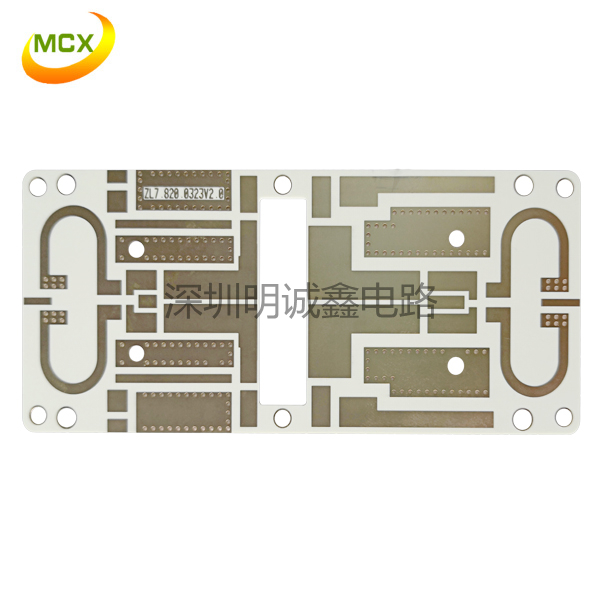

    當電子設備和產品需要特殊信號要求時，可以使用高頻電路板制造。其工作環境為500MHz-2GHz。因此，高頻PCB/高速PCB/高頻微波射頻板是高端應用的理想選擇。如今，電子設備的復雜性正在迅速增加。因此，我們需要高頻PCB板來提供更快的信號流率。

    在PCB行業中，人們經常將高速PCB布局與高頻電路板布局混為一談。之所以這樣做，是因為他們認為這兩個術語是相同的。但是，事實并非如此，因為這兩個術語的含義完全不同。

    高速PCB設計涉及必須允許以很高的速率傳輸數據的高頻PCB。因此，它指的是時域。高頻PCB設計涉及處理高頻和短波長信號的PCB電路板。因此，它指的是傳入和傳出信號的電磁波。高頻電路板具有以下幾個功能：

    1.高頻電路板通常具有較低的介電常數（約2.40）并具有嚴格的公差。

    2.這些具有小的吸濕性。因此，它們具有出色的耐熱和防潮性能。

    3.高頻電路板具有回流條件的理想性能。因此，它們有利于工業應用。

    4.高頻電路板具有出色的尺寸穩定性。因此，非常適合涉及極端環境條件的應用。

    5.高頻電路板具有熱穩定的結構，因為它們的Z軸CTE相對較低。因此，低的CAF電阻和低的Z-CTE導致這些PCB的使用壽命長。

    6.高頻電路板的耗散系數小。因此，它們的切線損耗低。因此，它允許更快的信號傳播和低信號失真。因此，它們適合要求高可靠性的高頻PCB/高速PCB/高頻微波射頻板應用。
