    隨著科學技術的發展，77GHz微波雷達在市場上的應用也逐漸多了起來，比如汽車防撞、無人機防撞、安防監測等等。由于其頻率高，波長短，工作頻段寬的特點，相比24GHz雷達和其他頻率的類似產品，具有產品尺寸小，探測距離遠、精度高等優點，并且受天氣變化的影響也相對較小。也正是由于其波長短的特點，趨附效應增強，導致雷達天線和微波射頻部分的PCB高頻板材料在選擇上需要有更多的注意事項。

    通常來說，在商民用領域，一般會推薦國際著名的高頻微波材料廠商ROGERS的RO3003PTFE陶瓷作為77GHz雷達的PCB高頻板材料，主要是其具有良好的介電常數穩定性、較小的插入損耗和板材的可加工性。在使用0.5盎司的電解銅箔，10Mil的介質厚度，做出的50歐姆微帶線的等效介電常數為2.69，介電損耗為0.11dB/cm，銅損為0.35dB/cm，總體損耗為0.46dB/cm。

    在有些情況下，比如高增益天線的使用，產品的尺寸會比較大，研發人員會覺得這個損耗依然無法滿足系統設計的要求。這種情況下，依然推薦羅杰斯電路板Rogers的PCB高頻板RO3003PTFE陶瓷作為PCB材料。但其所附銅箔建議采用“壓延銅”。相比較電解銅箔，其具有良好的更好的表面粗燥度，可以更好的降低銅損。以0.5盎司的銅箔為例，壓延銅相比電解銅，其表面粗燥度從1.8um（RMS）降低到了0.3um（RMS）。做出的50歐姆微帶線的等效介電常數為2.65，相對應的銅損則從0.35dB/cm降低為0.13dB/cm，總體損耗從0.46dB/cm降低到0.24dB/cm。總體的數據對比見下表。采用微帶線模型如下圖。

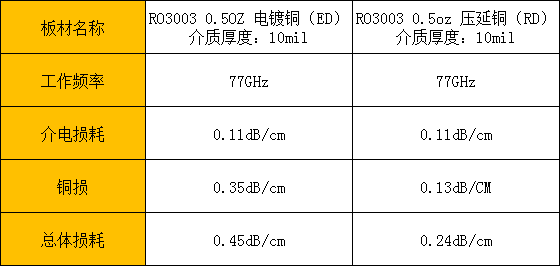

    電解銅和壓延銅總體數據對比

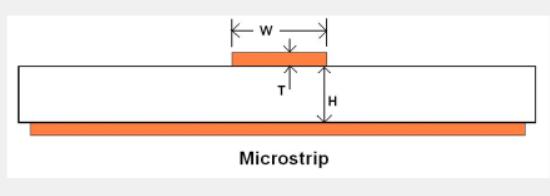

    微帶線模型

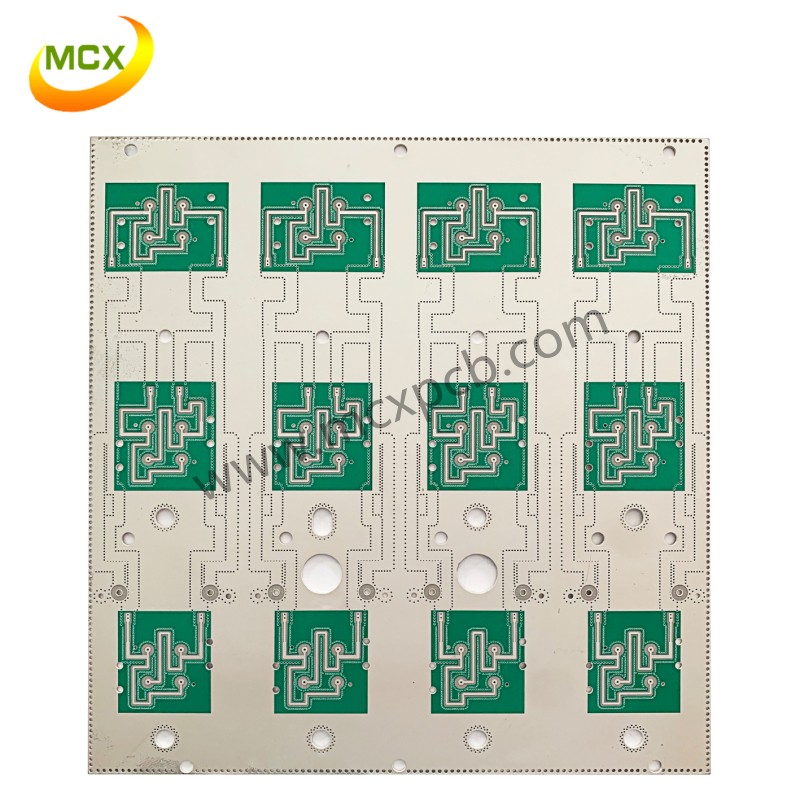

    以上數據由Rogers公司提供的軟件MWI2017計算所得，其考慮的還是相對理想的環境。和實際完成的線路板實際損耗相比，還存在一定的差異，主要是由于PCB高頻板板材加工工藝和精度的影響，如何減少這種影響，使其符合設計師的當初預期，歡迎大家和我們深圳明誠鑫電路有限公司，明誠鑫主要生產PCB高頻板，混合介質層壓板，各種高頻板，高頻微波射頻電路板一起討論。
