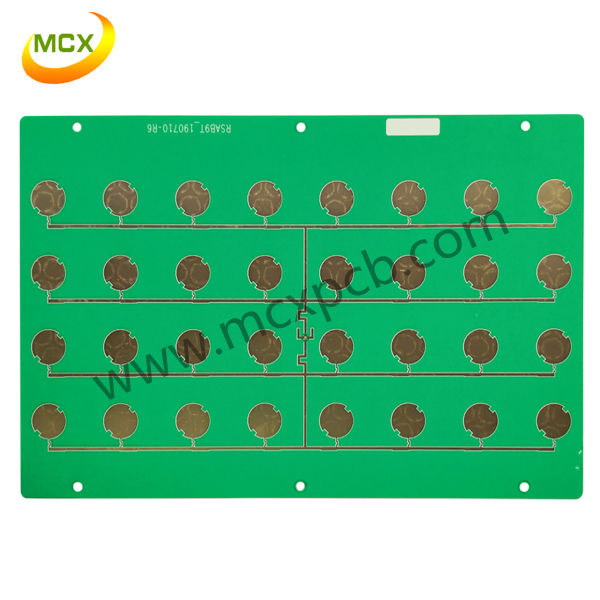

什么是PCB高頻線路板？電磁頻率較高的特種線路板，一般來說，高頻線路板可定義為頻率在1GHz以上印刷電路板。其各項物理性能、精度、技術參數要求非常高，常用于通訊通訊體系、汽車防碰撞體系、衛星體系、無線電體系等領域。

具體解析高頻線路板參數：

1. 高頻線路板基材吸水性要低，吸水性高就會在受潮時形成介電常數與介質損耗。

2. 高頻線路板基材與銅箔的熱膨脹系數一定要是一致的，如果不一致的話會在冷熱變化過程中形成銅箔別離。

3. 高頻線路板基板資料介質損耗（Df）有必要小，這首要影響到信號傳送的品質，介質損耗越小使信號損耗也越小。

4. 高頻線路板基材介電常數（Dk）一定得小而安穩，一般來說是越小越好，信號的傳送速率與資料介電常數的平方根成反比，高介電常數容易形成信號傳輸延誤。

5. 高頻線路板基板資料的耐熱性、抗化學性、沖擊強度、剝離強度等亦有必要良好。現在較多選用的高頻電路板基材是氟糸介質基板，如聚四氟乙烯（PTFE），平時稱為鐵氟龍，一般應用在5GHz以上。別的還有用FR-4或PPO基材，可用于1GHz~10GHz之間的產品。
